產品介紹

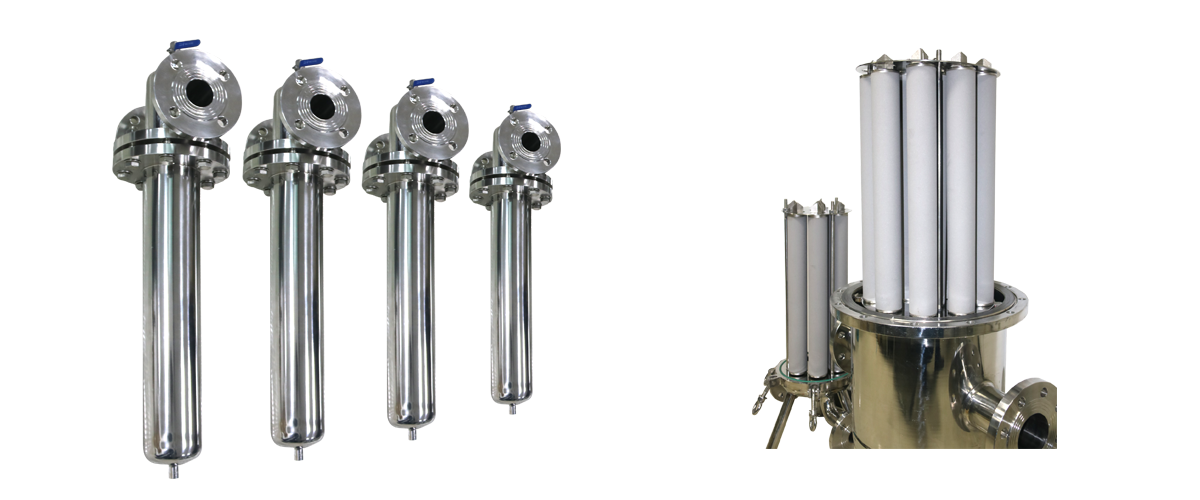

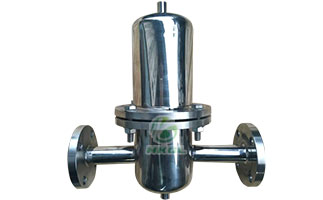

  HK-GS系列標準型氣體過濾器外殼采用鋼制外殼制造，空氣流動效果優良。進出口管道在同一條直線上，拆卸上筒體即可更換濾芯，簡單安全。 過濾器內部濾芯安裝標準的5英寸至40英寸，數量多達200多支， 因此完全可按客戶的流量選擇合適的配置。過濾器還可選擇不同形式的濾芯，如聚丙烯、聚四氟乙烯、不銹鋼等等來滿足各種不同的工況過濾要求。

  外形尺寸

  標準尺寸

過濾器型號	流量 （NM3/Min）	濾芯		進出口接管		外形尺寸
		數量	長度	D(mm)	連接形式	D	W	H	H1	H2
HK-GS-01	1	1	5’’	DN25	法蘭卡箍	Ø102	222	370		250
HK-GS-02	2		10’’					510		370
HK-GS-03	4		20’’	DN40				760		610
HKGS-6F	6	3	10’’	DN50	法蘭	Ø184	444	780	286	400
							344
HK-GS-10F	10		20’’	DN65			444	1050	296	640
							344
HK-GS-15F	15	5		DN80		Ø234	494	1070	376	653
							414
HK-GS-20F	20			DN100			494	1210	391
							414
HK-GS-30F	30	7				Ø274	534	1260		663
							454
HK-GS-40F	40	9		DN125		Ø306	566	1330	415	685
							506
HK-GS -60F	60	14				Ø356	616	1350	424	698
							556
		15				Ø406	666	1410		710
							606
HK-GS-80F	80						666	1440	434
							606
		19		DN150			666		444
							606
HK-GS-100F	100						666
							606
HK-GS-120F	120	29				Ø506	766	1560	468	735
							726
HK-GS-140F	140			DN200			766	1610	498
							726

  技術參數

  工作壓力：0~25MPa

  工作溫度：-45~500℃

  連接口徑：DN15~DN1000

  殼體材料：碳鋼、低溫鋼、不銹鋼、合金鋼、襯膠

  濾芯密封圈材料：氟橡膠、三元乙丙、丁晴橡膠等

  設計制造參考標準：《GB150-2011》、《SH/T3411-1999》、《HG/T21637-19991》、ASME標準設計制造

  設備墊片材質：金屬纏繞墊、四氟、三元乙丙、石墨

  過濾器配件：壓力表、壓差計、差壓變送器、放空閥、排污閥

  過濾介質：合成氣、煤氣、氫氣、氮氣、天然氣等各種復雜成分混合工業氣體

  濾芯材料：聚醚砜、聚乙烯、聚四氟乙烯、不銹鋼粉末、不銹鋼折疊、鈦棒等

  過濾精度：0.01um、0.1μm、0.2μm、0.3μm、0.5μm、1μm、2μm、5μm、10μm、15μm、20μm、25μm、50μm(精度可選)

  表面處理

  碳鋼表面：噴漆、防腐                    不銹鋼表面：噴砂、拋光

  濾芯型號

  聚丙烯系列            聚醚砜系列            金屬燒結氈系列           聚四氟系列        　金屬膜系列              金屬粉末燒結系列           楔形系列

  技術選型

公稱通徑（DN）	DN15-DN1000（1/2’’-40’’）	連接方式	法蘭、對焊、承插焊、螺紋、卡箍
殼體材質	碳鋼，不銹鋼，鈦材，合金鋼等	法蘭壓力	0.25-6.3MPa(150-600LB)
濾芯材質	PP/PES/PTFE/304/316L/合金材質	法蘭密封面	FF、RF、M、FM、RJ、T、G
過濾精度	≥0.01um	墊片材質	PTFE、金屬纏繞、丁晴橡膠等

  附 注

  可根據用戶提供的規格、型號及樣品加工定制!

　　工作壓力：0-25MPa

　　工作溫度：-45~500℃

　　過濾器口徑：DN15~DN1000

　　殼體材料：碳鋼、低溫鋼、不銹鋼、合金鋼、襯膠

　　濾芯密封圈材料：氟橡膠、三元乙丙、丁晴橡膠等

　　設計標準：參考GB150壓力容器、ASME標準設計制造

　　設備墊片材質：金屬纏繞墊、四氟、三元乙丙、石墨

　　過濾器配件：壓力表、壓差計、差壓變送器、放空閥、排污閥

　　過濾介質：合成氣、煤氣、氫氣、氮氣、天然氣等各種復雜成分混合工業氣體

　　濾芯材料：聚醚砜、聚乙烯、聚四氟乙烯、不銹鋼粉末、不銹鋼折疊、鈦棒等

　　過濾精度：0.1μm、0.2μm、0.3μm、0.5μm、1μm、2μm、5μm、10μm、15μm、20μm、25μm、50μm(精度可選)
