?產品介紹

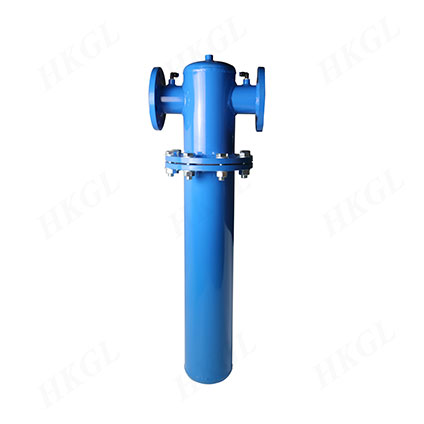

壓縮空氣過濾器主要應用于壓縮空氣凈化、除雜，將混合于壓縮空氣中的塵埃、水蒸氣以及未充分燃燒的碳氫化合物和細菌進行過濾。此外，空氣壓 縮機的潤滑系統還會產生磨損粒子和油污等污染物。即使是無油壓縮機也會產生這些物質。這種油呈酸性，是起不到任何潤滑作用的劣質油。壓縮空氣分配系統的管路銹蝕也會對壓縮空氣造成污染。
這些塵埃、油和水混合在一起形成了一種有害的腐蝕性油泥，會快速磨損氣動設備，堵塞閥門，腐蝕管路，從而造成：空氣泄露、工具和設備損壞、 生產停滯、維修成本增加、產品報廢、健康和安全受到威脅、工作環境受到影響。
?過濾器特點
結構合理，體積小、重量輕;
自動排污和手動排污排放方式;
高效能去除水、油霧、固體顆粒;
三級分段凈化處理，使用壽命長;
帶有壓差指示顯示，便于實時監控壓差;

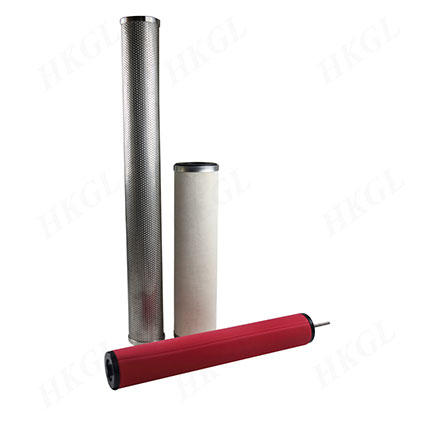

濾芯過濾面積增大，壓損小，更換濾芯方便快捷;
99.9999%去除0.01um及以上顆粒、油霧濃度控制在0.01ppm/wt。
?外形尺寸
?標準尺寸
| 產品型號 | 公稱流量 NM3/Min | 管徑尺寸 | 外形尺寸 | 結構形式 | |||
| A | B | C | D | ||||
| HK-GFI-07 | 0.7 | RC1/2'' | 90 | 230 | 255 | 圖1 | |
| HK-GFI-15 | 1.5 | RC1/2'',RC1'' | 90 | 230 | 255 | 圖1 | |
| HK-GFI-24 | 2.4 | RC1-1/2'' | 110 | 345 | 378 | 圖1 | |
| HK-GFI-35 | 3.5 | RC1-1/2'' | 110 | 345 | 378 | 圖1 | |
| HK-GFI-60 | 6.0 | RC1-1/2'' | 110 | 474 | 507 | 圖1 | |
| HK-GFI-90 | 9 | RC2'' | 150 | 500 | 550 | 圖1 | |
| HK-GFI-120 | 12 | RC2'' | 150 | 500 | 550 | 圖1 | |
| HK-GFII-140 | 14 | RC2-1/2'' | 150 | 650 | 700 | 133 | 圖2 |
| HK-GFII-180 | 18 | RC2-1/2'' | 150 | 800 | 850 | 133 | 圖2 |
| HK-GFII-180F | 18 | Dn80 | 336 | 940 | 1120 | 150 | 圖3 |
| HK-GFIII-220F | 22 | Dn80 | 336 | 940 | 1120 | 150 | 圖3 |
| HK-GFIII-360F | 36 | Dn100 | 500 | 1050 | 1250 | 250 | 圖3 |
| HK-GFIII-540F | 54 | Dn100 | 500 | 1050 | 1250 | 250 | 圖3 |
| HK-GFIII-720F | 72 | Dn125 | 600 | 990 | 1250 | 350 | 圖3 |
| HK-GFIII-900F | 90 | Dn125 | 600 | 990 | 1250 | 350 | 圖3 |
| HK-GFIII-1100F | 110 | Dn125 | 600 | 1070 | 1350 | 350 | 圖3 |
| HK-GFIII-1300F | 130 | Dn150 | 700 | 1020 | 1350 | 450 | 圖3 |
| HK-GFIII-1540F | 145 | Dn150 | 700 | 1020 | 1350 | 450 | 圖3 |
| HK-GFIII-1650F | 165 | Dn150 | 780 | 1070 | 1400 | 500 | 圖3 |
| HK-GFIII-1800F | 180 | Dn150 | 780 | 1070 | 1400 | 500 | 圖3 |
| HK-GFIII-2000F | 200 | Dn150 | 780 | 1070 | 1400 | 550 | 圖3 |
注釋
1、過濾器工作壓力0.2-1.0Mpa,大于1.0Mpa請在訂貨時注明
2、公稱流量是指過濾器工作壓力在0.7Mpa時的流量
| 進氣口壓力(kgf/cm3) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 21 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 修正系數 | 0.38 | 0.5 | 0.62 | 0.75 | 0.87 | 1 | 1.12 | 1.24 | 1.37 | 1.62 | 1.82 | 2.11 | 2.36 | 2.61 | 2.73 |
在壓力不是7kgf/cm3時，若要確定流速，可從商標證找出流速，然后乘以與過濾器進出口壓力相應的修正系數。切勿根據管道尺寸選擇過濾器；應根據流速和壓力進行選擇。
?選型等級
C級：分離/過濾器
濾除：3微米和更大的固態與液態顆粒：殘留油分含量：5PPM W/W
ISO 8573.1質量等級：固體：3級；油分含量：5級
進氣口液態負載：20,000PPM W/W
T級：主管路過濾器
濾除：1微米和更大的固態與液態顆粒：殘留油分含量：1PPM W/W
ISO 8573.1質量等級：固體：2級；油分含量：4級
進氣口液態負載：1000PPM W/W
A級：高效除油除水過濾器
濾除：0.01微米和更大的固態與液態顆粒：99.99+%油霧；殘留油分、水分含量：0.01PPM W/W
ISO 8573.1質量等級：固體：1級；油分、水分含量：2級
進氣口液態負載：60PPM W/W
AA級：高效除油除水過濾器
濾除：0.01微米和更大的固態與液態顆粒：99.99+%油霧；殘留油分、水分含量：0.01PPM W/W
ISO 8573.1質量等級：固體：1級；油分、水分含量：1級
進氣口液態負載：40PPM W/W
H級：除油除臭過濾器
濾除：油氣；殘留油分含量：0.003PPM W/W(油汽狀)0.01um微米和更大的固態與液態顆粒
ISO 8573.1質量等級：固體：1級；油分含量：1級
過濾器進氣口不可有液體：1級過濾的上游應使用高效除油過濾器及高效微油霧
過濾器防止液態油污染：60PPM W/W
?技術選型
| 公稱通徑（DN） | DN150-DN1000（1/2’’-40’’） |
|---|---|

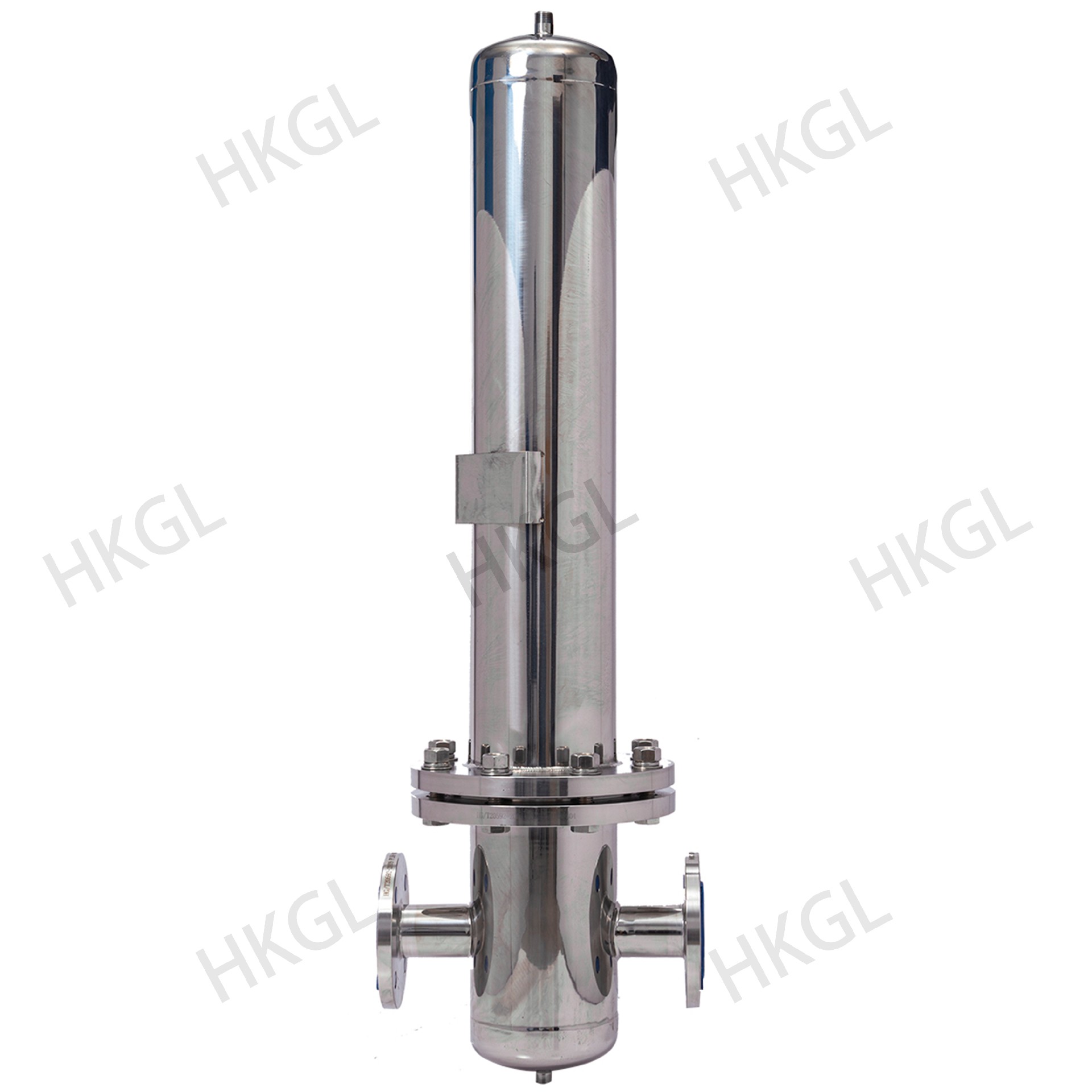

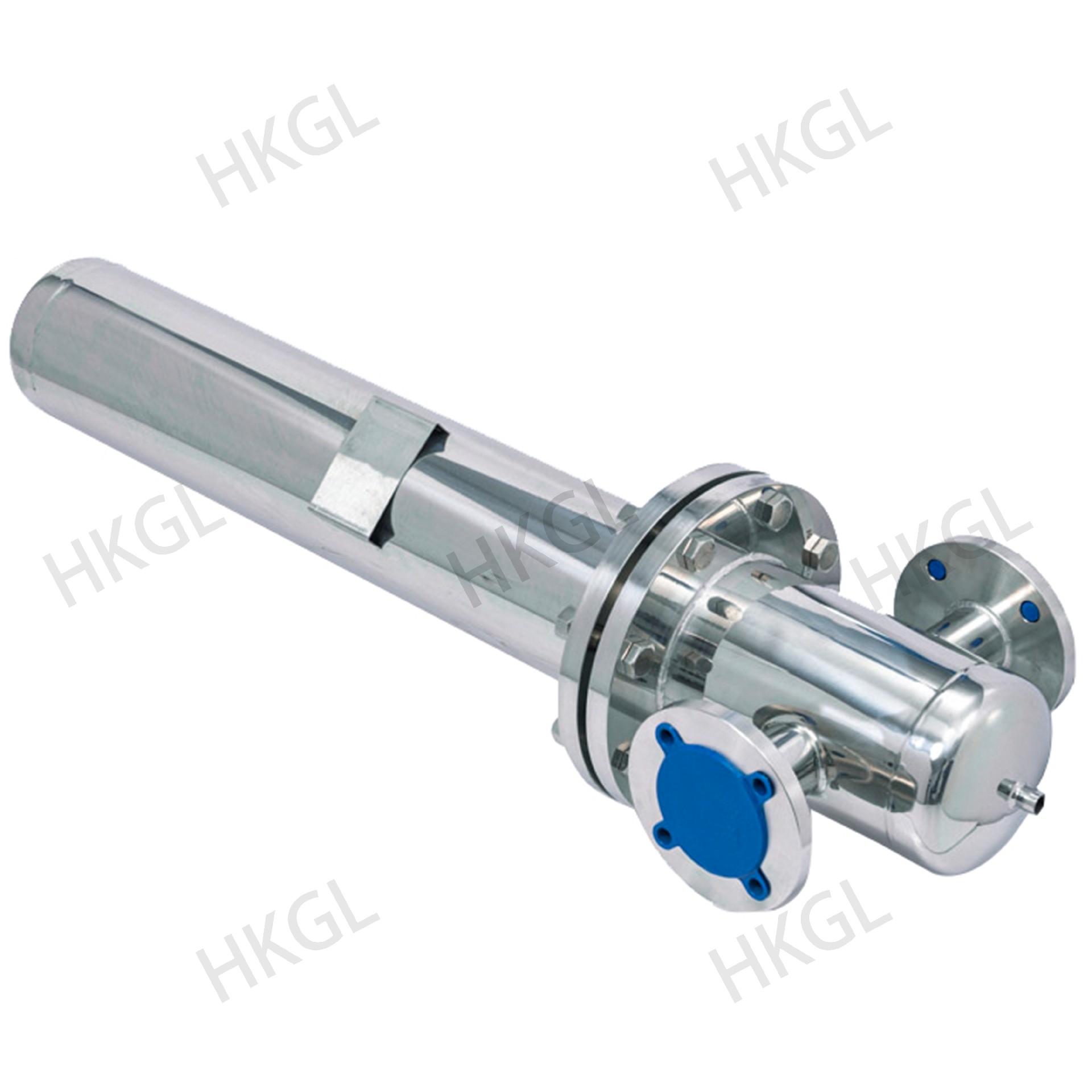

| 殼體材質 | 鋁合金、碳鋼，不銹鋼等 |

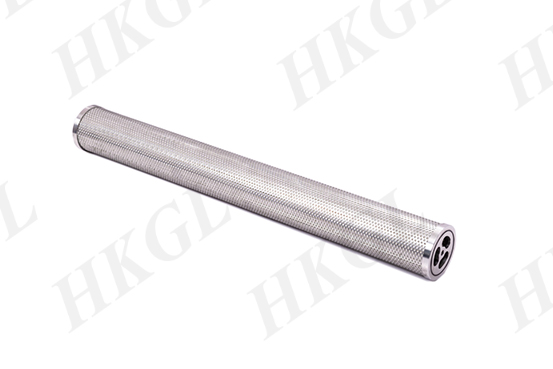

| 濾芯材質 | 玻纖、不銹鋼等 |
| 過濾精度 | 0.01um-500目 |
| 連接方式 | 法蘭、對焊、承插焊、螺紋、卡箍 |
| 法蘭壓力 | 0.25-6.3MPa(150-600LB) |
| 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
| 墊片材質 | PTFE、金屬纏繞、丁晴橡膠等 |
附 注
可根據用戶提供的規格、型號及樣品加工定制！
