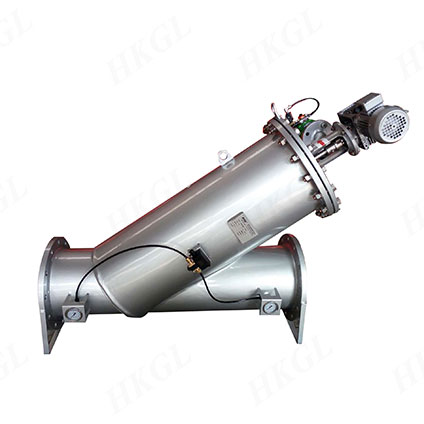

?工作原理
HK-SH全自動刷式Y(jié)型自清洗過濾器主要包括：殼體、濾筒(過濾污物)、清洗機構(包括清洗刷、刷洗濾網)、 控制器(收集并比較壓差信號，輸出控制信號)、清洗電機(接受控制信號，提供清洗機構所需動力)、電動球閥(接受控制信號，排出污物)。
智能型自控過濾器其內部結構為豬鬃毛刷或不銹鋼絲刷及不銹鋼濾網和傳動件組成。由傳動電機和電動閥自動完成清洗排污。操作方式為自動運行(亦可手動運行)， 具有壓差和定時自動排污雙重功能。其自動化部分采用PLC可編程控制器。
當水流經過過濾器時，水中的機械雜質被過濾網攔截，當濾網表面積聚的雜質增加而合壓差達到0.04MPa時。壓差開關即發出信號，同時PLC即發出指令，傳動電機啟動，排污閥打開， 沉積在濾網中的雜質被轉動的刷子刷下，從排污口排出。整個刷洗排污過程無人員操作，無停機。 同時，該設備還設有定時清洗排污和手動清洗排污功能，出水的安全可靠。至此，HK-SH全自動Y型過濾器實現系統在不停機的情況下達到過濾效果，整個系統正常運行。

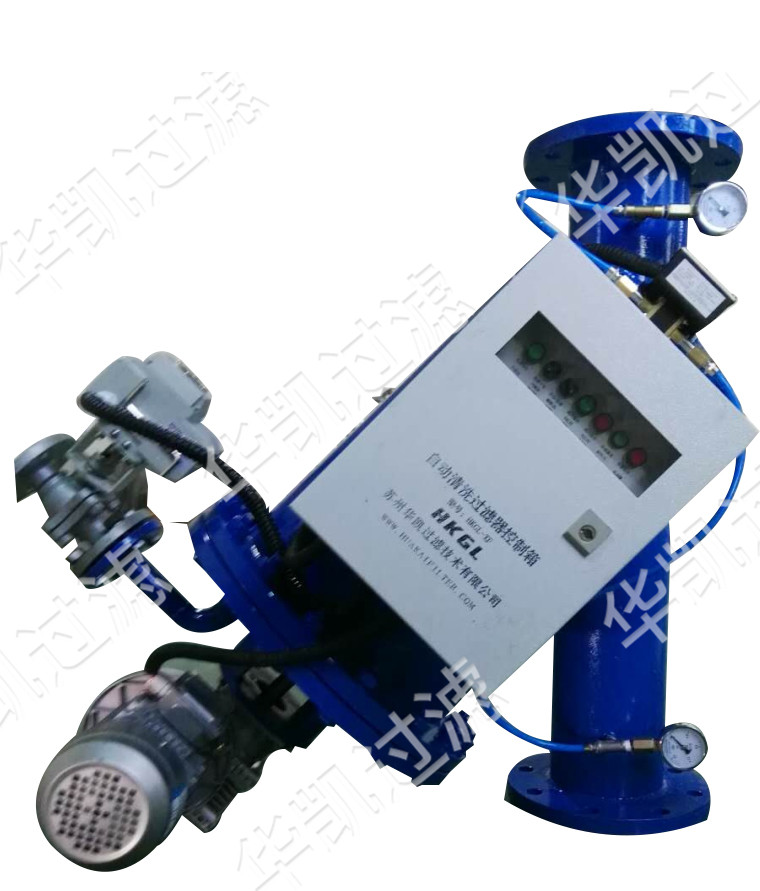

?HK-SH系列：全自動Y型刷式過濾器性能特點
單臺流量：1-450M3/H，更大流量可由多個單機并聯
小工作壓力：0.1MPa ~+
大工作壓力：1.0MPa、1.6MPa
工作溫度：120度 ℃
過濾精度：25-3500微米
控制方式： 壓差，時間及手動
清洗時間：20-60秒
清洗機構轉速：14-20RPM
清洗壓損：0.01-0.08MPa
控制電壓：交流220V
工作電壓： 三相380V，50HZ
液晶顯示界面，人性化設計操作簡便
控制箱選擇：西門子LOGO、 液晶多功能顯示屏、可編程控制器、485通訊
?技術參數
| 型號 | HK-SH-50 | HK-SH-80 | HK-SH-100 | HK-SH-150 | HK-SH-200 | HK-SH-250 |
| 管徑 | 50 | 80 | 100 | 150 | 200 | 250 |
| 過濾流量(m3/h) | 20 | 50 | 80 | 150 | 300 | 450 |
| 過濾面積(cm2) | 2750 | 2750 | 2750 | 4150 | 7500 | 7500 |
| 排污閥DN(mm) | 25 | 25 | 25 | 32 | 50 | 50 |
| 一次清洗水量(L) | 60 | 60 | 60 | 90 | 160 | 160 |
| 電機功率(KW) | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| 重量(Kg) | 50 | 56 | 71 | 130 | 260 | 300 |
| 過濾流量(m3/h) | 150 | 300 | 450 | 600 | 900 | 1200 |
| 過濾面積(cm2) | 7500 | 7500 | 7500 | 14500 | 17000 | 22100 |
| 排污閥DN(mm) | 50 | 50 | 50 | 50 | 80 | 80 |
| 一次清洗水量(L) | 150 | 150 | 200 | 200 | 500 | 500 |
| 電機功率(KW) | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 |
| 重量(Kg) | 290 | 300 | 360 | 380 | 430 | 580 |

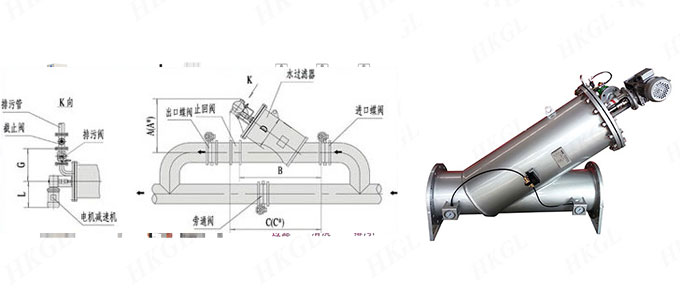

?HK-SH型過濾器安裝方式
全自動Y型刷式過濾器性能特點：
| 單臺流量 | 150-1200m3/h，更大流量可由多個單機并聯 | 清洗時間 | 20-50秒 |
| 小工作壓力 | 0.2MPa | 清洗機構轉速 | 14-20rpm |
| 大工作壓力 | 1.0MPa、1.6MPa | 清洗壓損 | 0.01-0.08MPa |
| 工作溫度 | 75度 | 控制電壓 | 交流220V |
| 過濾精度 | 300-3500微米 | 額定電壓 | 三相380V，50HZ |
| 控制方式 | 壓差，時間及手動 | 液晶顯示界面，人性化設計操作簡便 | |
?技術參數
| 型號 | HK-SH-150 | HK-SH-200 | HK-SH-250 | HK-SH-300 | HK-SH-350 | HK-SH-400 |
| 管徑 | 150 | 200 | 250 | 300 | 350 | 400 |
| 過濾流量(m3/h) | 150 | 300 | 450 | 600 | 900 | 1200 |
| 過濾面積(cm2) | 7500 | 7500 | 7500 | 14500 | 17000 | 22100 |
| 排污閥DN(mm) | 50 | 50 | 50 | 50 | 80 | 80 |
| 一次清洗水量(L) | 150 | 150 | 200 | 200 | 500 | 500 |
| 電機功率(KW) | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 |
| 重量(Kg) | 290 | 300 | 360 | 380 | 430 | 580 |
| 型號 | HK-SH-150 | HK-SH-200 | HK-SH-250 | HK-SH-300 | HK-SH-350 | HK-SH-400 |
| D(mm) | 430 | 430 | 630 | 630 | 724 | 824 |
| A(mm) | 410 | 410 | 510 | 510 | 537 | 615 |
| B(mm) | 530 | 550 | 800 | 850 | 1100 | 1000 |
| C(mm) | 1500 | 1550 | 1730 | 1760 | 2270 | 2430 |
| C*(mm) | 2000 | 2100 | 2700 | 2800 | 3300 | 3400 |
| H(mm) | 760 | 780 | 1100 | 1150 | 925 | 1000 |
| L(mm) | 300 | 300 | 340 | 340 | 365 | 365 |
| G(mm) | 320 | 320 | 510 | 510 | 610 | 650 |
?技術選型
| 公稱通經（DN） | DN150-DN600（1/2’’-24’’） | 連接方式 | 法蘭、對焊、承插焊、螺紋、卡箍 |
| 殼體材質 | 碳鋼，不銹鋼等 | 法蘭壓力 | 0.25-6.3MPa(150-600LB) |
| 濾芯材質 | 不銹鋼等 | 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
| 過濾精度 | 10目-500目 | 墊片材質 | PTFE、金屬纏繞、丁晴橡膠等 |
附 注
可根據用戶提供的規格、型號及樣品加工定制！
