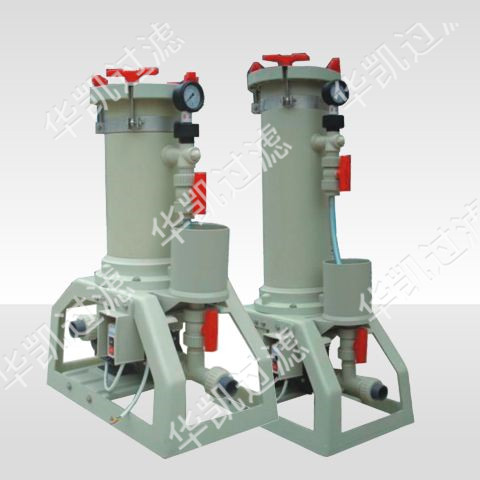

HK-JF 精密化學藥液過濾機
型號說明
JF 1004 P U N B J
(1)JF-機型編號
(2)1001：濾心數量10”*1支 2001：濾心數量20”*1支 1002：濾心數量10”*2支
2002;濾心數量20”*2支 1004;濾心數量10”*4支 2004;濾心數量20”*4支
(3)P:泵體材質PP+GF K:泵體材質PVDF
(4)U:出入口由任式 H:出入口套管式
(5)N:密封迫緊NBR V:密封迫緊VITON
(6)B:濾心螺帽式
(7)J:出入口為JIS規格 C:壓板式 D:出入口為DIN規格 P:濾紙式 A:出入口為ANSI規格
產品特點
◎適用于電鍍藥液、化學藥液、純水循環過濾等用途。
◎采用日本原裝入口無軸封泵浦，無泄漏之慮。
◎?yàn)V心式設計，精密高過濾，過濾面積廣、效率高、操作簡單、清洗容易、占地面積小。
◎過濾機主體與底座采用PP材料一體射出成型，焊接點少、耐酸堿等特點。
◎視客戶需要選擇濾筒材質PP或壓克力。
◎透明壓克力適用于溫度60度以下。
規格參數
|
項目型號 |
JF-1001 | JF-1002 | JF-2001 | JF-2002 | JF-1004 | JF-2004 | |
|
適用過濾槽（Ton） |
0.2 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | |
|
過濾量（1/Min） |
15 | 30 | 30 | 60 | 60 | 80 | |
|
濾筒材質 |
PP | PP | PP | PP | PP | PP | |
|
濾芯數（尺寸*數量） |
10"*1 | 10"*2 | 20"*1 | 20"*2 | 10"*4 | 20"*4 | |
|
適用溫度（°C）以下 |
70 | 70 | 70 | 70 | 70 | 70 | |
|
泵馬達（w）50/60Hz |
30/45 | 65/100 | 65/100 | 85/150 | 85/150 | 150/260 | |
| 機座尺寸（MM） |
長度（L） |
396 | 485 | 440 | 485 | 495 | 570 |
|
寬度（W） |
295 | 310 | 300 | 345 | 345 | 365 | |
|
純高度（H） |
735 | 770 | 980 | 1060 | 800 | 1060 | |
|
機體質量（KG） |
13 | 17 | 17 | 22 | 26 | 28 | |
精密化學藥液過濾機JF系列的保養：維修
1、過濾機應放在靠近藥液槽的地方，水泵進水管不宜太長，一般3-4米較適宜，出液管則根據需要而定。進出水管都應放入槽內，并應有良好的固定，在進水管端需加裝粗濾器，預防小的零件吸入泵腔內，損壞機件。
2、根據裝配圖，將濾芯裝入過濾筒內，蓋好桶蓋，擰緊快開螺栓，并將放氣閥關閉，使過濾筒、管道處于密封狀態。向引水筒內注入藥液，打開引水筒底下的引水球閥，使藥液順著引水管流入泵腔內，直至注滿進水管，關閉引水球閥，進行點動看電機是否正轉，確定正轉后，再點動，直至水泵流速正常。
3、打開筒蓋上的放氣閥，將過濾筒內的空氣放出，直至放氣閥有藥液噴出就可以了，此時再將放氣閥關閉，機器正常運轉。經過一段時間的連續循環過濾，在濾芯上攔截的濾渣漸漸增厚，過濾筒內的壓力越來越大，流量越來越小，此時應注意及時清洗濾芯。
4、如果過濾機水泵較長時間停用，在泵腔內應注些清水，避免殘留藥液在泵腔內結晶。
5、加助濾劑或活性炭的操作：過濾機正常工作時擰松放氣閥將藥液引入引水筒，藥液達到引水筒的三分之二以上，關掉放氣閥門，向引水筒內放入活性炭或助濾劑進行攪拌，再打開引水筒底下的引水閥，使藥液流入泵腔，這樣連續多次循環操作，使濾芯表面形成一層過濾膜，然后正常過濾，即可使藥液達到理想的效果。
