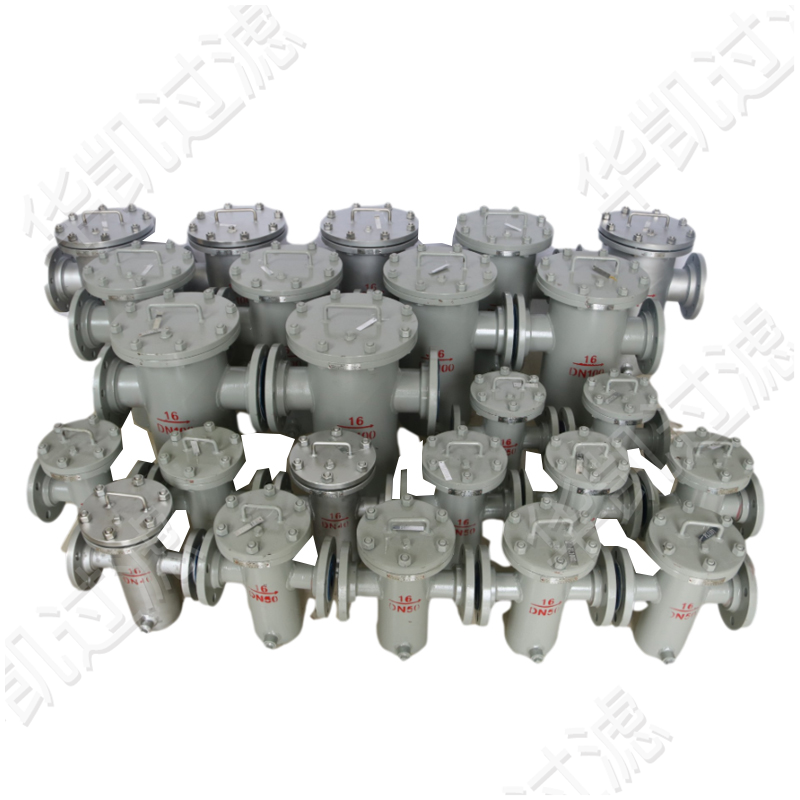

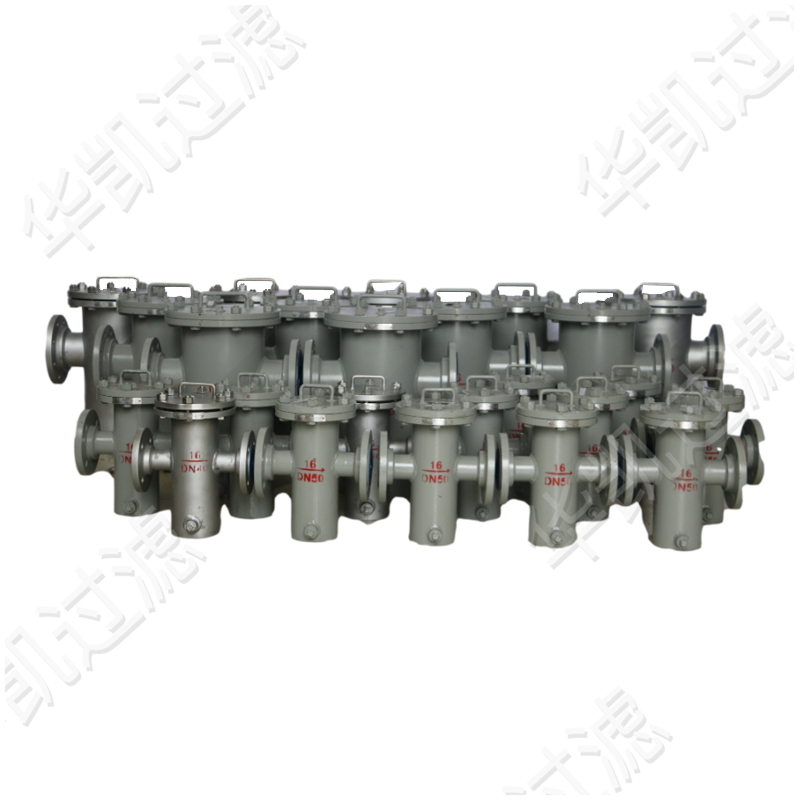

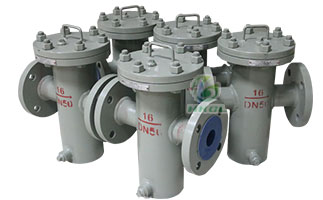

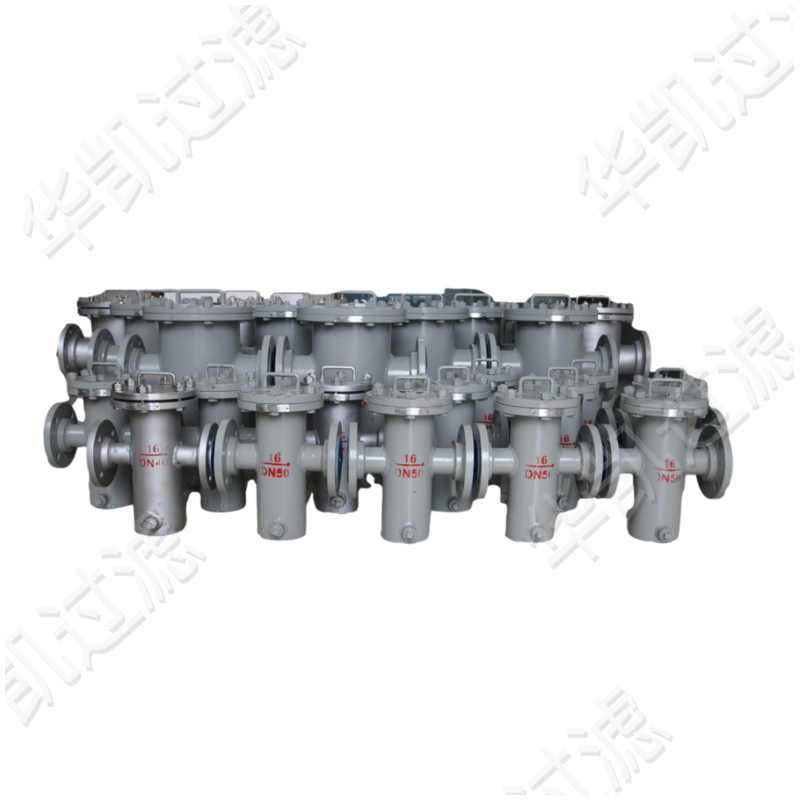

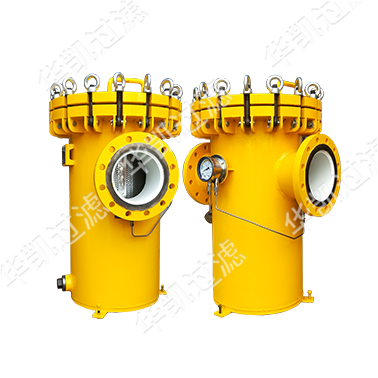

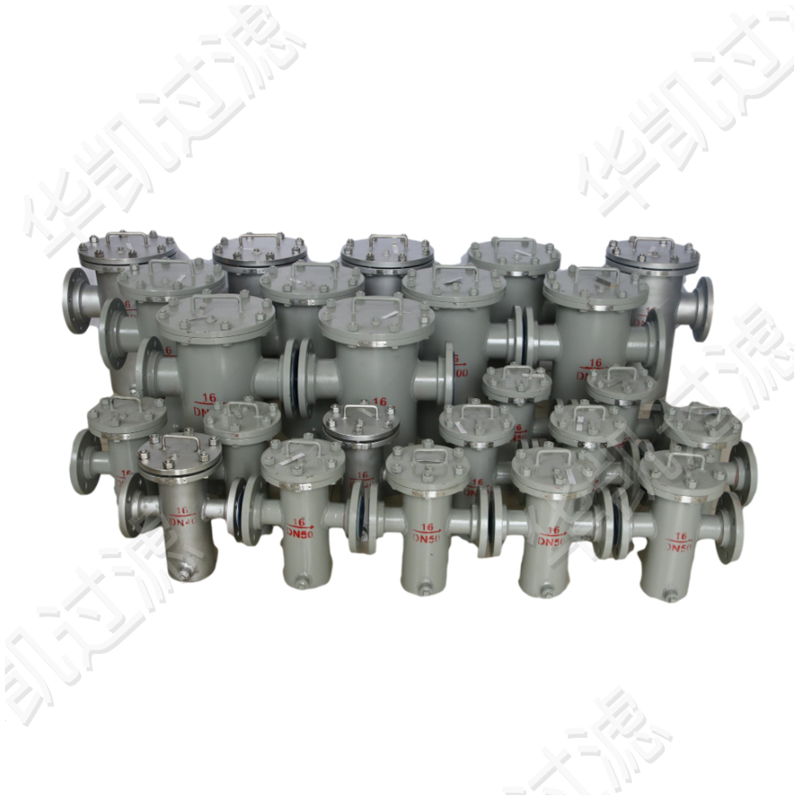

籃式過濾器

籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。

訂購熱線：

0512-80806580

立即咨詢

產品詳情

設計參數

籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護方便。本廠的籃式過濾器可以根據客戶的實際使用情況進行設計。

技術參數

型號	HK-SED HK-SWD	工作壓力	0.6MPa-25MPa 150LB-600LB
口徑規格	DN25~DN600	工作溫度	-80℃-300℃
殼體材質	Q235B、 Q345R、16MnR、304、304L、316、316L、碳鋼襯F4(F46、PO)	過濾精度	5~1000um
濾芯材質	304、304L、316、316L、F4、F46	連接形式	法蘭、對焊、螺紋
濾芯形式	沖孔板+不銹鋼絲網濾芯	法蘭標準	HG GB SH HGJ J B ANSI JIS
密封墊片	丁晴橡膠、四氟橡膠、金屬纏繞墊
設計標準	GB150-2011 HGJ532-91 HG21637-91
附注	由于過濾器的結構形式不一，可按照客戶的要求非標制作；具體使用條件以過濾器設計條件為準。

SED-I直通平底籃式 SED-II直通弧底籃式 SED-II直通封頭弧底籃式

公稱通徑（DN）	D	H1	H	L	排污口	連接形式
15	76	160	260	180	ZG3/8’’	法蘭對焊螺紋
20	76	160	260	180
25	76	160	260	180
32	76	160	270	200
40	108	170	300	260
50	108	170	300	260
65	133	240	360	330
80	159	250	400	340
100	219	300	470	400
125	273	360	550	480
150	273	420	630	500
200	325	530	780	560	ZG3/4’’
250	420	640	930	660
300	450	840	1200	750
350	500	920	1370	810
400	550	950	1500	900	ZG1’’
450	608	1000	1700	1000
500	700	1050	1910	1080

SWD-I高低平底籃式 SWD-II高低弧底籃式 SWD-III高低封頭弧底籃式

公稱通徑（DN）	D	H1	H2	H	L	過濾面積	堵塞規格	連接形式
65	219	330	200	555	459	0.1283	ZG3/8’’	法蘭對焊螺紋
80	219	330	200	555	459	0.1283	ZG3/8’’
100	273	420	245	680	515	0.2861	ZG3/8’’
125	273	420	245	690	515	0.2861	ZG3/8’’
150	325	495	285	795	575	0.4487	ZG3/4’’
200	426	610	340	975	710	0.7944	ZG3/4’’
250	478	720	395	1125	795	1.2593	ZG3/4’’
300	529	820	445	1275	870	1.4846	ZG3/4’’
500	700	1050	850	1910	1080	3.55	ZG1’’
