產品介紹
華凱T型過濾器屬于小型設備，主要用于除去液體中少量固體顆粒，可保護設備的正常工作，當流體進入置有規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，所以使用維護方便。
T型直角法蘭連接式過濾器
標準尺寸
| 公稱通徑（DN） | L1 | L2 | 管塞 |
| 80 | 300 | 150 | R1/2'' |
| 100 | 360 | 160 | R1/2'' |
| 150 | 440 | 200 | R3/4'' |
| 200 | 540 | 230 | R3/4'' |
| 250 | 600 | 270 | M20x1.5 |
| 300 | 680 | 300 | M20x1.5? |
| 350 | 750 | 340 | M20x1.5 |
| 400 | 850 | 380 | M20x1.5? |

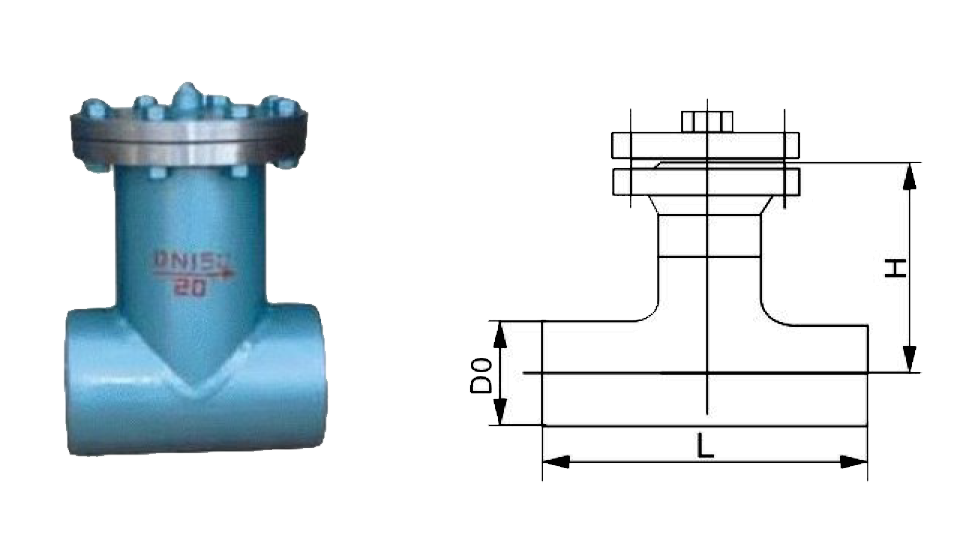

T型對焊連接式過濾器
標準尺寸
| 公稱通徑（DN） | D0 | L | H | 管塞 |
| 50 | 57 | 128 | 175 | R1/2'' |
| 65 | 76 | 152 | 197 | R1/2'' |
| 80 | 89 | 172 | 210 | R1/2'' |
| 100 | 108 | 210 | 230 | R1/2'' |
| 125 | 133 | 248 | 310 | R3/4'' |
| 150 | 159 | 286 | 335 | R3/4'' |
| 200 | 219 | 356 | 400 | R3/4'' |
| 250 | 273 | 432 | 450 | M20x1.5 |
| 300 | 325 | 508 | 535 | M20x1.5? |
| 350 | 377 | 558 | 580 | M20x1.5 |
| 400 | 426 | 610 | 640 | M20x1.5? |

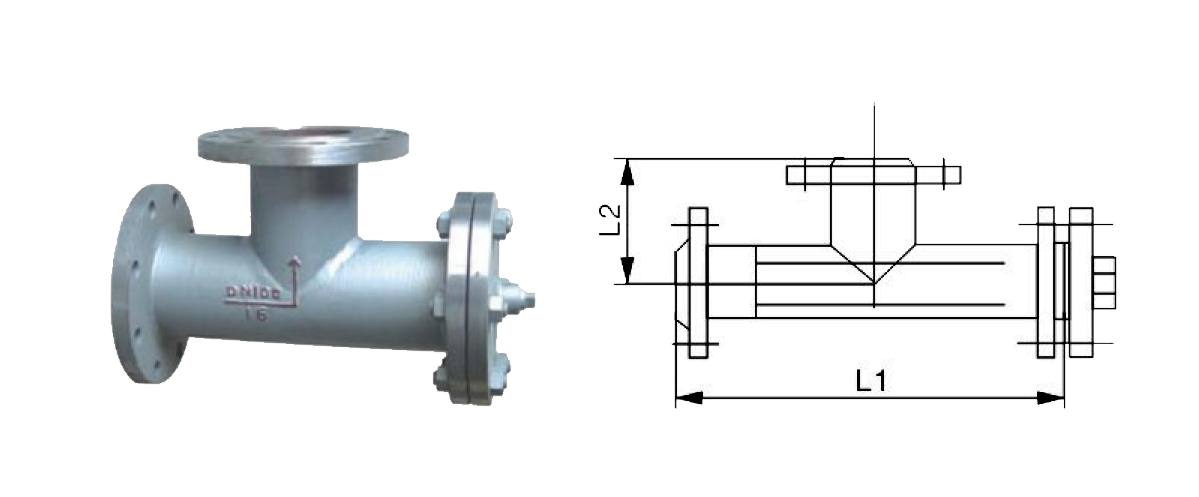

T型直通法蘭連接式過濾器
標準尺寸
| 公稱通徑（DN） | L1 | L2 | 管塞 |
| 50 | 149 | 256 | R1/2'' |
| 65 | 170 | 292 | R1/2'' |
| 80 | 182 | 312 | R3/8'' |
| 100 | 210 | 360 | R3/8'' |
| 125 | 235 | 420 | R3/8'' |
| 150 | 260 | 464 | R3/8'' |
| 200 | 320 | 560 | R3/4'' |
| 250 | 380 | 670 | M20x1.5 |
| 300 | 430 | 780 | M20x1.5 |
| 350 | 450 | 830 | M20x1.5 |
| 400 | 530 | 910 | M20x1.5 |
| 500 | 650 | 1140 | M20x1.5 |
| 600 | 670 | 1240 | M20x1.5 |
技術選型
| 公稱通經（DN） | DN50-DN600 | 連接方式 | 法蘭、對焊、螺紋 |
| 殼體材質 | 碳鋼（襯PO、襯F46）不銹鋼、PP、PVC | 法蘭壓力 | 0.25-16MPa、150LB-600LB |
| 濾芯材質 | 不銹鋼、PP、PTFE、尼龍 | 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
| 過濾精度 | 10目-500目 | 墊片材質 | PTFE、金屬纏繞、丁晴橡膠 |
可根據用戶提供的規格、型號及樣品加工定制！
